API 5L X60 PSL2 raskaan seinän linjaputkion saumaton valinta korkean-paineen öljyn ja kaasun keräämiseen, siirtoon ja vedenalaiseen huoltoon, jossa tarvitset enemmän seinää kuin tavallinen aikatauluputki tarjoaa.
X60-linjaputki on valmistettu API 5L:n (uusin painos) mukaan, joka on teknisesti identtinen ISO 3183:n ja GB/T 9711:n kanssa samojen laatujen osalta. Kaikki kolme standardia kattavat saman saumattoman ja hitsatun putken öljy- ja maakaasuteollisuuden putkikuljetusjärjestelmiin.
Mikä on API 5L X60 PSL2 Heavy Wall Line Pipe?
X60- X-luokitus on määritetty vähimmäismyötölujuus (SMYS) 1 000 psi:ssä. X60=60 ksi =415 MPapienin myötöraja. Sama arvosana kirjoitetaan kuinL415standardissa ISO 3183 / GB/T 9711.
PSL2- tiukempi kahdesta tuotespesifikaatiotasosta. PSL2 lisää hiiliekvivalentin enimmäismäärän (CEIIW pienempi tai yhtä suuri kuin 0,43 % seinälle 25 mm asti), tekee Charpy-iskutestauksesta pakollisen, tiukentaa kemian rajoja ja soveltaa tiukempia -tuhoamattomia testejä kuin PSL1. Offshore-, korkeapaine--tai hapanpalveluissa PSL2 on käytännössä oletusasetus.
Raskas seinä- ei ole muodollista määritelmää, mutta käytännössä se tarkoittaa seinämän paksuutta noin 20 mm ylöspäin eli Sch 120, Sch 160 ja XXS aikatauluja. Raskas seinäputki tilataan, kun suunnittelupaine tai ulkoinen kuormitus vaatii enemmän seinää kuin vakioaikataulut tarjoavat, tai kun hapan palvelu vaatii ylimääräistä korroosionvaraa.
X60 vs X52 vs X65 yhdellä rivillä:X52 (SMYS 360 MPa) on tarkoitettu kohtalaisen paineen keräämiseen maissa; X60 (415 MPa) on työhevonen keski---korkean paineen-vaihteiston, märkäkaasun ja hapan huoltoon; X65 (450 MPa) ostaa ohuemman seinän samalla paineella, mutta sitä on vaikeampi hitsata ja hallita raskaalle seinälle. Jos olet jo Sch 160:ssa X60:ssä, X65 säästää harvoin tarpeeksi seinää oikeuttamaan sen.
Tekniset tiedot API 5L X60 PSL2 -linjaputkille öljylle ja kaasulle
| Ominaisuus | Erittely |
|---|---|
| Luokka | X60 (L415), PSL2; hapan palveluliite saatavilla (X60QS / X60MS) |
| Vakio | API 5L / ISO 3183 / GB/T 9711 |
| Ulkohalkaisija | 2"–24" (60,3–610 mm) saumaton; kuuma-laajennettu saumaton 28":iin; LSAW/JCOE 56" (1 422 mm) pyynnöstä |
| Seinän paksuus | Vakioaikataulut Sch 160 / XXS asti; raskas seinä ~ 60 mm saumaton; mukautettu 100 mm:iin (LSAW/JCOE) |
| Toimitusehto | N (normalisoitu), M (TMCP), Q (karkaistu ja temperoitu) - palvelusta riippuen |
| Pituus | SRL 5,8–6,0 m, DRL 11,5–12,0 m tai kiinteä/muokattu pituus 18 metriin |
| Vaikutustestaus | Charpyn V-lovi, poikittaissuuntainen, suurempi tai yhtä suuri kuin 27 J keskiarvo 0 asteessa (PSL2 pakollinen) |
| Lopputulos | Viistetty (30 astetta ± 2,5 astetta), tasainen tai kierteinen |
| Pinnoite | 3LPE, 3LPP, FBE (ulkoinen/sisäinen), betonipainopinnoite (CWC) |
API 5L X60 PSL2:n kemiallinen koostumus (max, %)
Nämä ovat API 5L PSL2 -rajoitukset X60:lle. Se, mitä tehtaat todella lähettävät, on yleensä niiden sisällä - hapan palvelu, hiili ja rikki laskevat edelleen (katso alla).
| Elementti | PSL2 max (%) | Miksi sillä on merkitystä |
|---|---|---|
| C | 0.24 | Tasapainottaa lujuutta hitsattavuutta ja sitkeyttä vastaan |
| Mn | 1.40 | Nostaa voimaa; pitää kovettuvuuden kurissa |
| Si | 0.45 | Hapettumisenestoaine; pieni kiinteän{0}}liuosvahvistus |
| P | 0.025 | Tiukka ohjaus suojaa matalan lämpötilan{0}}sitkeydeltä |
| S | 0.015 | Alhainen rikkipitoisuus kestää vedyn{0}}indusoitua halkeilua (HIC) |
| Huom | 0.05 | Mikro-seos rakeiden jalostukseen ja lujuuteen |
| V | 0.10 | Mikro-seos lujuutta varten sadekarkaisulla |
| Ti | 0.04 | Viljan hallinta, erityisesti TMCP-käsittelyssä |
| CEIIW | 0,43 (t pienempi tai yhtä suuri kuin 25 mm) | Hiiliekvivalentti - ohjaa suoraan esilämmitystä ja hitsattavuutta työmaalla |
Hapan palvelu (märkä H2S), tyypillinen optimoitu kemia onC pienempi tai yhtä suuri kuin 0,12 %, S pienempi tai yhtä suuri kuin 0,003 %, jonka kovuus säädetään putken rungon ja hitsausalueen poikki NACE MR0175 / ISO 15156 mukaisesti.
API 5L X60 PSL2:n mekaaniset ominaisuudet
| Omaisuus | Arvo |
|---|---|
| myötölujuus (SMYS) | 415–565 MPa (60 200–81 900 psi) |
| Vetolujuus | 520–760 MPa (75 400–110 200 psi) |
| Myötön-/-vetosuhde | Pienempi tai yhtä suuri kuin 0,93 |
| Pidentymä | API 5L -kaavan mukaan (vähintään noin 18 % tyypillisissä kooissa) |
| Charpy-isku (PSL2) | Poikittainen, suurempi tai yhtä suuri kuin 27 J keskiarvo / 20 J yksittäinen 0 asteessa ; alemmat lämpötilat (-20 / -40 astetta) pyynnöstä |
| Kovuus (hapan palvelu) | NACE MR0175 / ISO 15156 rajojen mukaan |
API 5L X60 PSL2 Thick-Seinämäisen putken mitat ja painotiedot (ASME B36.10M -standardi)
Yleiset raskaat seinäkoot ja teoreettiset painot (ASME B36.10M). Teoreettinen paino lasketaan kaavalla (OD − WT) × WT × 0,02466 kg/m. Saumaton/laajennettu reitti kattaa jopa 18"; 20":sta ylöspäin LSAW ottaa haltuunsa raskaan seinän.
| Nimelliskoko (NPS) | ODmm | Ajoittaa | WT mm | Teoreettinen paino kg/m | Käsitellä |
| 4" | 114.3 | Sch 160 | 13.49 | 33.54 | SMLS |
| 4" | 114.3 | XXS | 17.12 | 41.03 | SMLS |
| 6" | 168.3 | Sch 120 | 14.27 | 54.24 | SMLS |
| 6" | 168.3 | Sch 160 | 18.26 | 67.56 | SMLS |
| 6" | 168.3 | XXS | 21.95 | 79.22 | SMLS |
| 8" | 219.1 | Sch 120 | 18.26 | 90.44 | SMLS |
| 8" | 219.1 | Sch 160 | 23.01 | 111.27 | SMLS |
| 8" | 219.1 | XXS | 22.23 | 108.00 | SMLS |
| 10" | 273.1 | Sch 120 | 21.44 | 133.00 | SMLS |
| 10" | 273.1 | Sch 160 | 28.58 | 172.40 | SMLS |
| 12" | 323.9 | Sch 120 | 25.40 | 186.97 | SMLS / LSAW |
| 12" | 323.9 | Sch 160 | 33.32 | 238.76 | SMLS / LSAW |
| 14" | 355.6 | Sch 160 | 35.71 | 281.70 | SMLS / LSAW |
| 16" | 406.4 | Sch 160 | 40.49 | 365.40 | SMLS / LSAW |
| 18" | 457.0 | Sch 160 | 45.24 | 459.40 | SMLS / LSAW |
| 20" | 508.0 | Sch 160 | 50.01 | 564.80 | LSAW (直缝埋弧) |
| 24" | 610.0 | Sch 160 | 59.54 | 808.30 | LSAW (直缝埋弧) |
| Mukautettu | 610-1422 | Raskas seinä | 30.0 - 100.0 | 根据定制 | LSAW / JCOE |
Kaksi huomautusta taulukossa, jotka kompastuvat ensimmäisellä-kerta-ostajalla: XXS wall on 8" (22,23 mm) on hieman ohuempi kuin Sch 160 (23,01 mm) -, mikä ei ole kirjoitusvirhe, vaan aikataulutaulukko on rakennettu näin. Yllä olevat painoluvut ovat teoreettisia; todellinen tehdaspaino riippuu millimetristä.
Saumaton vai LSAW raskaaseen seinään?
Tämä on yleisin paksun putken hankintakysymys, ja vastaus koskee enimmäkseen halkaisijaa.
Saumaton (SMLS)- lävistetty kiinteästä aihiosta, ei pitkittäistä hitsisaumaa. Noin 16"–18" OD asti saumaton on suositeltava raskas-seinäreitti: tasainen seinä, ei tarkastettavaa hitsausta, ja se on se, mitä offshore- ja happamat{5}}huoltotiedot yleensä haluavat. Suuret koot valmistetaan kuumalaajennuksella, mikä sopii X60:lle niin kauan kuin toimitusehto (N tai M) säilyy.
LSAW / JCOE- levy muodostettu ja upotettu-kaarihitsattu pituussuunnassa. 20"–24" aina 56" (1 422 mm) ulkohalkaisijaltaan LSAW on käytännöllinen ja taloudellinen valinta raskaille seinille. Pitkittäinen hitsaus vaatii täydellisen tarkastuksen (UT + RT), joka on API 5L PSL2:n vakio.
Jos projektisi määrittelee suunnittelukoodin, joka vaatii saumatonta (yleistä nousuputkille, korkean{0}}eheyden kokoamislinjoille tai hapan palvelulle tiukoilla tarkastusrajoituksilla), pysy saumattoman kokoalueen sisällä. Jos asennat halkaisijaltaan suuren-runkojohdon, LSAW on normi.
Valmistus- ja toimitusehdot
API 5L kirjoittaa toimitusehdon jälkiliitteenä, ja se muuttaa mitä saat ja miten se käyttäytyy:
+N- normalisoitu tai normalisoitu rullattu. Saumattoman X60:n yleisin tila. Hyvä, ennustettava sitkeys, vakaa hitsattavuus. Tämä on oletusarvo useimmille maalla oleville siirtoputkille.
+M- termomekaaninen valssaus (TMCP). Paras lujuuden ja matalan lämpötilan-sitkeys. Tarvitaan usein vedenalaisissa virtauslinjoissa ja nousuputkissa sekä raskaissa seinissä, joissa CE halutaan pitää alhaisena.
+Q- sammutettu ja karkaistu. Käytetään, kun tarvitaan suurempaa lujuutta tai erityistä sitkeyttä kuin mitä N tai M tarjoaa. Harvemmin X60 raskaan seinän kohdalla.
Hapan palvelussa arvosanalla on anSpääte (esimX60QStaiX60MS) tarkoittaa, että putki on NACE MR0175 / ISO 15156 -vaatimusten mukainen, mukaan lukien kovuus ja HIC/SSC-testit.
API 5L X60 PSL2 High Yield Line Putket Testaus ja tarkastus
Kemiallinen ja mekaaninen testaus
Lämpöanalyysi + tuoteanalyysi- kemia per lämpö, tarkistettu PSL2-rajojen mukaan, mukaan lukien hiiliekvivalentti.
Charpy V{0}}notch vaikutus (CVN)- poikittaisnäytteitä, suurempi tai yhtä suuri kuin 27 J keskiarvo 0 asteessa PSL2:lle. Syvänmeren tai arktiset projektit nostavat tämän yleensä -20 asteeseen tai -40 asteeseen korkeampien absorboituneiden energiakohteiden kanssa.
Hydrostaattinen testi- jokainen putki painetestataan API 5L:n mukaan; koepaine asetetaan suunnittelujännityksen ja seinämän paksuuden perusteella.
-Tuhoamaton testaus
100 % kokovartalo-UT- kattaa sisäiset viat (delaminaatio, huokoisuus) paksuussuunnassa. Tällä on enemmän merkitystä raskaalle seinälle, koska paksumpaa seinää on vaikeampi tuottaa ilman sisäisiä epäjatkuvuuksia.
MT tai PT viisteissä päissä- magneettinen hiukkanen tai tunkeutuva skannaus putken päissä päätyvirheiden havaitsemiseksi ennen kenttähitsausta.
Mittatarkistukset- OD, WT, out-out-pyöreys ja viistegeometria API 5L:n toleranssien mukaan.
Hapan palvelun testaus (kun H2S on läsnä)
HIC-testi NACE TM0284:n mukaan- kuponkinäytteiden altistaminen testiliuokselle ja sitten vedyn aiheuttaman halkeilun tutkiminen-.
SSC-testi NACE TM0177 -standardin mukaan (menetelmä A)- neljän-pisteen taivutus- tai vetokoekappaleet H:n alla2S tarkistaaksesi sulfidijännityshalkeilukestävyyden.
Kovuusmittaus rungossa, hitsissä ja HAZ:ssa, täyttää NACE MR0175 / ISO 15156 -rajat.
API 5L X60 PSL2 Pipeline Coating ja End Protection
Lyhytaikainen{0}}suojaus:musta ruosteenestomaali tai kirkas lakka paljaalle putkelle normaalivarastointiin.
Pitkäaikainen{0}}suojaus:3LPE (kolme-kerroksinen polyeteeni) tai 3LPP (kolme-kerros polypropeeni) ulkopinnoite haudatuille tai merenalaisille linjoille; FBE (fuusio-sidottu epoksi) sisäisesti vastuksen vähentämiseen kaasuhuollossa. Betonipainopinnoite (CWC) lisätään, kun offshore-tilassa vaaditaan negatiivista kelluvuutta.
Kulmasuojat:raskas-seinäputki on erittäin painava metriä kohden, joten tavalliset muovikorkit halkeilevat kuljetuksen aikana. Teräs-muovikomposiitti- tai raskaita-terässuojia käytetään, jotta viiste pysyy puhtaana ja vahingoittumattomana noston, lastauksen ja merikuljetuksen aikana.

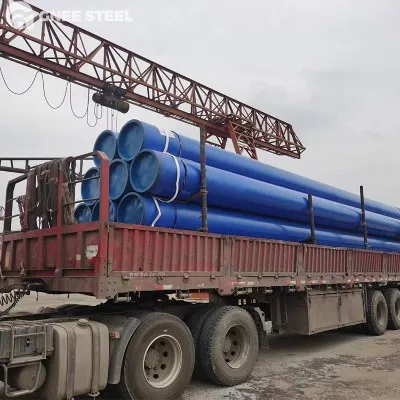

API 5L X60 PSL2 putkilinjan pakkaus ja toimitus
Toimitustavan valinta:
- Breakbulk: Suosittu valinta suurimmalle osalle paksuseinäisiä{0}}putkistoja. Suuret-projektit Etelä-Amerikassa sisältävät yleensä suuria määriä, ja irtotavaratoimitukset tarjoavat alhaisemmat kustannukset ja vähemmän rajoituksia ylipainoisille putkille.
- Säiliö: Rajoitettu pieniin eriin tai lyhyisiin putkiin (vähemmän kuin 11,8 m).
- Litteä teline: Ylisuurille tai ylipainoisille paksuseinäisille{0}}putkille.
Kiinnitys ja kiinnitys:
- Ei metallikosketusta: Laivan pohjasta ja putkien välissä olevien putkien eristämiseen tulee käyttää kaasutettua puuta tai kumityynyjä tärinän aiheuttaman kitkakorroosion estämiseksi kuljetuksen aikana.
- Monikerroksisen pinoamislaskelma: Paksuseinäisten putkien äärimmäisen korkean yksikköpaineen takia pinoavien kerrosten lukumäärä on laskettava, jotta estetään pohjaputkien sortuminen tai muodonmuutos painon vaikutuksesta.
Etsitkö tehdasta, joka toimittaa X60 PSL2 raskaan seinän täyden TPI-tuen, happaman palvelun pätevyyden ja merikelpoisen pakkauksen?Pyydä tarjous täältä- ilmoita ulkohalkaisija, seinämän paksuus ja määrä, niin vahvistamme toteutettavuuden ja toimituksen ensimmäisessä vastauksessa.
Missä X60 PSL2 Heavy Wallia käytetään
1. Hapan öljyn ja kaasun kerääminen ja siirto
Kentillä, joilla H2S-osapaine ylittää NACE-kynnyksen (yli noin 0,3 kPa märkäkäytössä), X60 PSL2, jossa on S-liite ja läpäissyt HIC/SSC-testauksen, kuljettaa hapanta raakaa ja maakaasua luotettavasti. Tyypillinen hapan-käyttökemia - C Pienempi tai yhtä suuri kuin 0,12 %, S Vähintään tai yhtä suuri kuin 0,003 % - yhdessä säädellyn kovuuden kanssa tuottaa myötölujuuden 415 MPa ja iskuenergian 120 J tai enemmän -20 asteessa, mikä tukee {{12} vuoden suunnittelukäyttöikää.
2. Vedenalaiset virtauslinjat ja nousuputket
X60 PSL2 M (TMCP) -tilassa on vakiovalinta matalissa ja keskisyvissä vedenalaisissa virtauslinjoissa, nousuputkissa ja laiturin putkissa, joissa putken on säilytettävä sisäinen paine ja samalla vastustettava ulkoista hydrostaattista painetta ja merivettä. NACE MR0175-yhteensopiva toimitus on rutiinia näissä tilauksissa, ja koko kehon UT plus iskusitkeystestaus -20 asteessa tai sitä alhaisemmassa on normi.
3. Kaasun ruiskutus ja tehostettu öljyn talteenotto (EOR)
Kaasulle tai CO:lle2ruiskutuskaivoissa ja EOR-projekteissa, raskas seinä X60 antaa paineluokituksen, joka tarvitaan korkeille ruiskutuspaineille jättäen samalla korroosiovaran. Paksu-seinämäinen saumaton X60 8"–16" välillä hankitaan yleensä muutaman tuhannen tonnin erissä näitä projekteja varten.
FAQ
Mitä X60 tarkoittaa API 5L X60:ssä?
API 5L:ssä X-luokitus viittaa määritettyyn vähimmäismyötölujuuteen (SMYS) 1 000 psi:n yksiköissä. X60 tarkoittaa vähintään 60 000 psi:n (60 ksi) myötörajaa, mikä on noin 415 MPa. Sama putki on myös merkitty L415M tai L415N standardeissa ISO 3183 ja GB/T 9711.
Mitä eroa on PSL1:llä ja PSL2:lla?
PSL (Product Specification Level) määrittelee kuinka tarkasti putkea valvotaan. PSL2 on korkeampi taso: se rajoittaa hiiliekvivalenttia (CEIIW max 0,43 % seinämän paksuudella 25 mm:iin asti), tekee Charpy V--iskutestauksen pakolliseksi, tiukentaa kemiallista koostumusta (C max 0,24%, P max 0,025%, S max 0,015 %) ja soveltaa tiukempia NDT-vaatimuksia. Hapan palvelu, offshore- tai korkeapainelähetys{9}}määritetään yleensä PSL2.
Kuinka paksu on "raskasseinäinen" linjaputki?
Kovaa sääntöä ei ole, mutta käytännössä raskas seinä tarkoittaa seinämän paksuutta noin 20 mm ylöspäin. Saumaton paksuseinämäinen X60 PSL2 -putki toimitetaan tyypillisesti mallista Sch 120 ylöspäin (esimerkiksi 14,27 mm 6":ssa ja 35,71 mm 14":ssä), ja se nousee noin 60 mm:iin tavallisessa saumattomassa tuotannossa. Sitä suurempi seinäpaksuus, noin 100 mm asti, on saatavana tilauskohtaisesti, yleensä LSAW- tai JCOE-muodossa.
Mitä testausta hapan palvelu (H2S) vaatii?
Huoltoon märässä H2S-ympäristöissä putken on oltava standardin NACE MR0175 / ISO 15156 mukainen. Tämä tarkoittaa tavallisesti PSL2-luokkaa S (sour service) -liitteellä, esim. X60QS tai X60MS, sekä NACE TM0284:n mukaista HIC-testausta ja NACE TM0177:n mukaista SSC-testausta (menetelmä A on yleinen). Teräs toimitetaan yleensä matalarikkisellä (käytännössä S max 0,003 %) ja säädellyllä kovuudella, jotta se kestää vedyn aiheuttamaa halkeilua.
Mitä toimitusehdot N, M ja Q tarkoittavat API 5L:ssä?
Ne kuvaavat putken lopullista lämpökäsittelyä tai valssaustilaa. N tarkoittaa normalisoitua tai normalisoivaa valssattua (yleisin saumattomien putkien toimitusehto). M tarkoittaa termomekaanista valssattua tai muotoiltua (TMCP), jota tarvitaan usein merenalaisissa linjoissa, koska se tarjoaa parhaan yhdistelmän lujuutta ja matalan lämpötilan sitkeyttä{2}}. Q tarkoittaa karkaistua ja karkaistua, jota käytetään kun tarvitaan suurempaa lujuutta tai erityistä sitkeyttä. Loppukirjain kirjoitetaan arvosanan jälkeen, esimerkiksi X60N, X60M tai X60Q.
