L415 suorasauma (LSAW) -hitsattu putki on API 5L -standardin mukainen putkiteräslaatu, jonka vähimmäismyötölujuus on 415 MPa (noin 60 ksi, luokka X60). Mikroseossuunnittelun ja kontrolloidun rullauksen ja jäähdytyksen (TMCP) ansiosta tässä laadussa yhdistyvät lujuus, matalan lämpötilan sitkeys ja hitsattavuus -, mikä tekee siitä erityisen sopivan halkaisijaltaan suuriin putkiprojekteihin vaativissa ympäristöissä. GNEE Pipe toimittaa JCOE-prosessilla muodostetun L415 LSAW -linjaputken PSL1- ja PSL2-laatutasoilla API 5L:lle ja GB/T 9711:lle.
Tekniset tiedot
-
Vakio:API 5L (uusin painos) / GB/T 9711; PSL1 ja PSL2 saatavilla.
Käsitellä:LSAW, JCOE-muovaus sisä- ja ulkopuolelta upotettu{0}}kaarihitsaus, jota seuraa mekaaninen kylmälaajentaminen.
Kokoalue:NPS 16" – 60" (OD 406,4 – 1524 mm); seinämän paksuus ja paino alla lueteltujen mukaisesti.
Toimitusehto:L415M (TMCP), L415N (normalisoitu) tai L415Q (karkaistu ja temperoitu) - toimitusehtoliite (M, N tai Q) on määritettävä ostotilauksessa API 5L:n 46. painoksen mukaisesti.
Pituus:SRL/DRL ja kiinteät pituudet tilauskohtaisesti.
Päättyy:viistetyt päät kenttähitsausta varten tai tasaiset päät piirtämiseen.
Dokumentaatio:täysimyllyn testaustodistus (MTC); kolmannen osapuolen{0}}tarkastus pyynnöstä.
Kemiallinen koostumus
L415:n kemiallista koostumusta säätelevät PSL-taso ja toimitusolosuhteet. API 5L 46th Editionin tärkeimmät rajat:
| Elementti | PSL1 (hitsattu) | PSL2 L415M | PSL2 L415N | PSL2 L415Q |
|---|---|---|---|---|
| C (max) | 0.26% | 0.12% | 0.24% | 0.18% |
| Mn (max) | 1.40% | 1.60% | 1.40% | 1.70% |
| P (max) | 0.030% | 0.025% | 0.030% | 0.025% |
| S (max) | 0.030% | 0.015% | 0.020% | 0.015% |
| CEIIW(max) | Ei vaadita | 0.43 | 0.43 | 0.43 |
| Pcm (max) | Ei vaadita | 0.25 | 0.25 | 0.25 |
Mikroseos niobiumin, vanadiinin ja titaanin kanssa (Nb + V + Ti Vähemmän tai yhtä suuri kuin 0,15 %) tarjoaa rakeiden hienostuneisuutta ja saostumisen vahvistusta. Tarkat rajat määritetään API 5L / GB/T 9711:n PSL-tason ja toimitusolosuhteiden mukaan, ja ne on ilmoitettu tehtaan testitodistuksessa lämpöä kohden.
Tekniset parametrit: L415 (X60) PSL1 vs. PSL2
| Omaisuus | L415 PSL1 | L415 PSL2 (suositus) |
|---|---|---|
| myötölujuus (min) | 415 MPa (60 200 psi) | 415 MPa (60 200 psi) |
| myötölujuus (max) | Ei määritelty | 565 MPa |
| Vetolujuus (min) | 520 MPa (75 400 psi) | 520 MPa (75 400 psi) |
| Vetolujuus (max) | Ei määritelty | 760 MPa |
| Myötön-/-vetosuhde | Ei vaadita | Pienempi tai yhtä suuri kuin 0,93 (koskee ulkohalkaisijaa > 323,9 mm) |
| Charpy V{0}}lovi vaikutus | Ei vaadita | Pakollinen, järjestyksessä määritellyssä lämpötilassa |
| Kovuus (max) | Ei vaadita | 250 HV10 (hapan palvelu: pienempi tai yhtä suuri kuin 248) |
| NDT | Perus | 100 % UT hitsisauma |
| Jäljitettävyys | Rajoitettu | Täysi (lämpö putkeen) |
Koko- ja tekninen taulukko
Mitat perustuvat API 5L ja ASME B36.10M; Tämän taulukon ulkopuoliset seinämän paksuus- ja painoyhdistelmät ovat saatavilla pyynnöstä - vahvista saatavuus suunnittelijoiltamme.
| NPS (in) | Ulkohalkaisija (mm) | Seinän paksuus (mm) | Paino (kg/m) |
|---|---|---|---|
| 16" | 406.4 | 9.53 – 31.75 | 93.30 – 293.00 |
| 20" | 508.0 | 9.53 – 35.00 | 117.20 – 408.30 |
| 24" | 609.6 | 12.70 – 40.00 | 187.10 – 561.90 |
| 30" | 762.0 | 12.70 – 50.00 | 234.60 – 878.00 |
| 36" | 914.4 | 12.70 – 60.00 | 282.40 – 1264.00 |
| 48" | 1219.2 | 14.27 – 60.00 | 424.20 – 1715.00 |
| 60" | 1524.0 | 15.88 – 60.00 | 590.30 – 2166.00 |
Tuotantoprosessi: JCOE Advantage
-
Reunojen jyrsintä:teräslevyn reunat jyrsitään oikeaan viisteeseen hitsin valmistelua varten.
JCOE muodostuu:levyn asteittainen puristaminen "J", "C" ja "O" muotoihin.
Upotettu{0}}kaarihitsaus (SAW):automatisoitu sisä- ja ulkosaumojen hitsaus useilla langoilla täydelliseen tunkeutumiseen.
Mekaaninen kylmälaajeneminen:putkea laajennetaan noin 1 % jäännösjännityksen vähentämiseksi, pyöreyden parantamiseksi ja tasaisen ulkopinnan varmistamiseksi kenttähitsauksessa.
API L415 -putken pintakäsittely- ja teollisuussovellukset

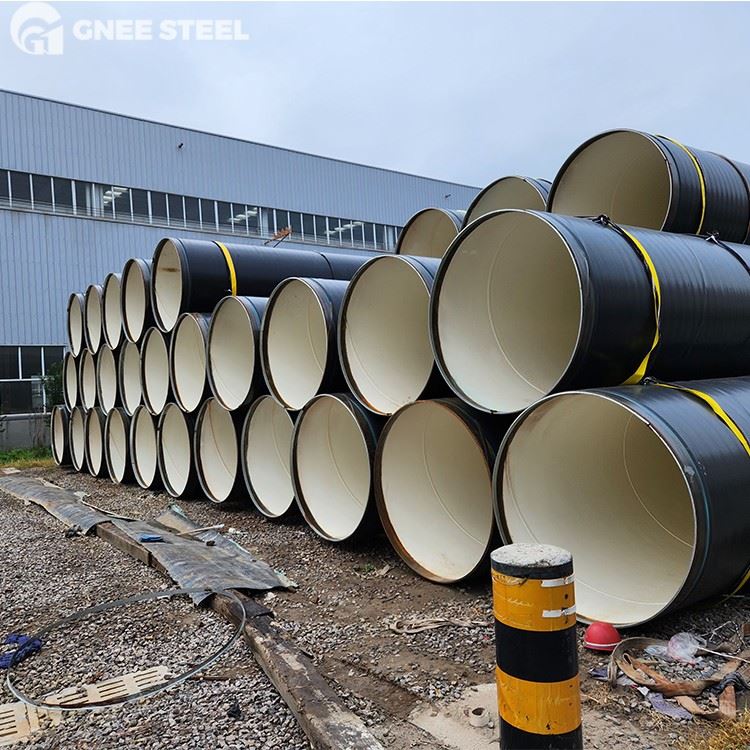

Pintakäsittelyt:
3LPE / 3LPP:standardi haudatuille öljy- ja kaasulinjoille; tarjoaa 50+ vuoden korroosiosuojan aggressiivisessa maaperässä.
FBE (Fusion Bonded Epoxy):kemikaalien kestävyys ja korroosionesto-standardiympäristöihin.
Sisäinen nestemäinen epoksi:tasoittaa sisäpintaa kitkan vähentämiseksi ja kaasun kuljetuksen virtaustehokkuuden parantamiseksi.
Ruosteenesto-öljy/lakka:väliaikainen suoja varastointia ja merikuljetusta varten.
Toimialasovellukset:
Öljy- ja kaasuvaihteisto:korkeapaineiset{0}}runkojohdot, maalla ja merellä.
Kaivosteollisuus:lieteputkistot mineraalien kuljettamiseen vuoristoisessa maastossa.
Vesiinfrastruktuuri:suuria-halkaisijaltaan vedenpoisto- ja suolanpoistoprojekteja.
Rakenne:paalutus- ja siltojen rakentaminen rannikkoalueilla.
Testaus ja tarkastus
-
Jokaisen liitoksen 100 % hydrostaattinen testaus API 5L vaatimusten mukaisesti.
Täyden hitsisauman ja tarvittaessa perusmateriaalin ultraäänitestaus.
Röntgentutkimus hitsaussaumasta tilauksen mukaan.
Veto-, Charpy V{0}}-iskun ja kovuuden testaus tilatun PSL-tason mukaan.
SGS:n, BV:n, Intertekin tai nimeämäsi viraston suorittamaa{0}}kolmannen osapuolen tarkastusta tuetaan laitoksessamme.
API 5L L415 SAW -putken pakkaus ja toimitus
Loppusuojaus:vahvat-muoviset tai metalliset viistosuojat, jotka estävät vaurioita lastauksen ja purkamisen aikana.
Niputtaminen:halkaisijaltaan suuret{0}}putket kuljetetaan irrallaan kumi-pehmustettuina; pinnoitetut putket, joita käsitellään leveillä nailonhihnoilla pinnoitteen vaurioitumisen estämiseksi.
Toimitustavat:murtoputki suurille{0}}halkaisijaisille ja ylimitoitettuille putkille; kontin lastaus pienempiä halkaisijoita varten, jos mahdollista.
Yhteiset reitit:säännölliset lähetykset Santosiin (Brasiliaan), Callaoon (Peru), Valparaisoon (Chile) ja Cartagenaan (Kolumbia).
Tarvitsetko putkia nopeasti? Ylläpidämme valtavaa varastoaAPI 5L X60/L415 levyt nopeaan tuotantoon ja toimitukseen.Lähetä viesti Etelä-Amerikan tiimillemme nyt!
FAQ
Mitä LSAW tarkoittaa ja milloin minun pitäisi valita se?
LSAW (longitudinal submerged{0}}arch welded) -putki on muodostettu teräslevystä yhdellä pitkittäishitsauksella. Se on suositeltu prosessi suurille-halkaisijaltaan (NPS 16" ja enemmän), korkeapaineisille-putkiputkille, joissa saumaton tuotanto ei ole mahdollista ja ERW:tä rajoittaa seinämän paksuus tai halkaisija.
Mitä JCOE muodostuu?
JCOE on muovaussarja, jossa levy puristetaan asteittain "J", "C" ja "O" muotoihin, sitten hitsataan ja mekaanisesti kylmä{0}}laajennetaan ("E") lopullisen ulkopinnan, pyöreyden ja suoruuden saavuttamiseksi.
Mitkä toimitusehdot ovat saatavilla L415 LSAW -putkelle?
L415 toimitetaan kolmessa toimitustilassa: L415M (TMCP, C pienempi tai yhtä suuri kuin 0,12 %), L415N (normalisoitu, C pienempi tai yhtä suuri kuin 0,24 %) tai L415Q (karkaistu ja karkaistu, C pienempi tai yhtä suuri kuin 0,18 %). M/N/Q-liite on määritettävä ostotilauksessa API 5L 46th Editionin mukaisesti.
Voitko toimittaa PSL2:lle iskutestauksen?
Kyllä. PSL2 toimitetaan pakollisella Charpy V--iskutestillä tilauksessa määritetyssä lämpötilassa (yleensä 0 astetta tai -20 astetta), API 5L / GB/T 9711:n mukaan. Tarvittava energia riippuu putken halkaisijasta ja seinämän paksuudesta.
Mitä pinnoitteita on saatavilla haudattuihin putkiin?
3LPE, FBE ja muut pinnoitteet voidaan levittää ennen lähettämistä haudattuun huoltoon. Vahvista pinnoitteen spesifikaatio ja standardi (esim. DIN 30670, ISO 21809-1) projektisi vaatimuksilla.
Viitteet
- API-määritys 5L - Line Pipe (PSL1 / PSL2) -määritys.
- GB/T 9711 - Öljy- ja maakaasuteollisuus: Teräsputki putkikuljetusjärjestelmiin.
- ASME B36.10M - Hitsattu ja saumaton taottu teräsputki (mittojen perusteella).
- GNEE Pipe - API 5L -tuotevalikoima (https://www.chinacarbonpipe.com/api-5l-saumaton-steel-pipe/).
Pyydä tarjous
Lähetä arvosanasi (L415 / X60), PSL-taso, toimitusehto (M/N/Q), OD, seinämän paksuus, pituus, pinnoite ja määrä osoitteeseensales@gneetube.comtai käytä kyselylomaketta. Suunnittelijamme vahvistavat saatavuuden, tekniset tiedot ja toimituksen 24 tunnin kuluessa.
